비압력용 이음관 [ URF이음관 ]

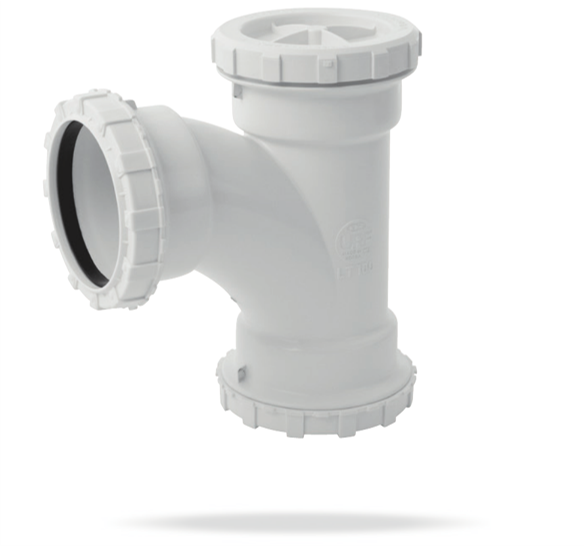

URF CLT(I형)

제품규격

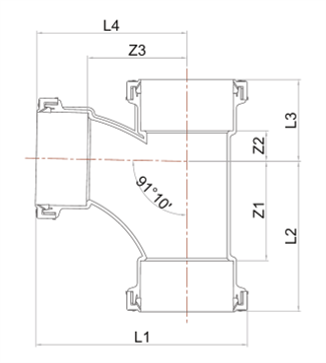

호칭지름 Z1 Z2 Z3 L1 L2 L3 L4
50 61 21 61 141.5 96.5 56.5 96.5
50X35 38 17 49.5 123 73.5 52.5 78
50X40 49 18 55 133.5 84.5 53.5 88.5
75 101 40 96 208 151.5 90.5 146.5
75X50 66 26 79 176 116.5 76.5 114.5
100 123 38 123 263 186 101 186
100X50 61 27 88 200 124 90 123.5
100X75 98 33 108 235 161 96 158.5
125 135 58 135 296 204 127 204
125X75 97 41 108 249 166 110 158.5
125X100 121 42 140 295 190 111 203

* CLT-I형, II형의 치수는 LT관과 동일함

* 50X35, 50X40 규격은 I형만 가능 (II형 불가)

* 제품의 성능과 디자인은 품질 및 안전성 향상, 소음 감소 등을 위하여 별도의 사전 예고없이 일부 변경될 수 있습니다.
