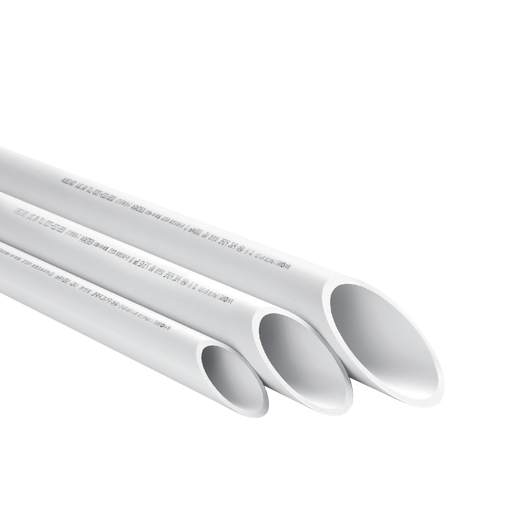

압력용 파이프압력용(VP) 에어컨전용 파이프
제품규격
| PN 공칭압력 | 호칭지름 | 바깥지름(D) | 두께(t) | |||
|---|---|---|---|---|---|---|
| 기본치수 | 최대 최소 | 평균 | 최소 | 두께허용차 | ||
| 바깥지름 | 바깥지름 | |||||
| 허용차 | 허용차 | |||||
| (PN 20) | 16 | 22 | ±0.20 | ±0.20 | 2.0 | +0.4 |
| (PN 20) | 20 | 26 | ±0.25 | ±0.20 | 2.4 | +0.5 |
| (PN 20) | 25 | 32 | ±0.30 | ±0.20 | 2.9 | +0.5 |
| (PN 20) | 30 | 38 | ±0.35 | ±0.20 | 3.5 | +0.6 |
| (PN 16) | 2.8 | +0.5 | ||||
| (PN 16) | 35 | 42 | ±0.35 | ±0.20 | 3.1 | +0.6 |
| (PN 16) | 40 | 48 | ±0.40 | ±0.20 | 3.5 | +0.6 |
| (PN 16) | 50 | 60 | ±0.50 | ±0.20 | 4.4 | +0.7 |
* 제품의 성능과 디자인은 품질 및 안전성 향상, 소음 감소 등을 위하여 별도의 사전 예고없이 일부 변경될 수 있습니다.
