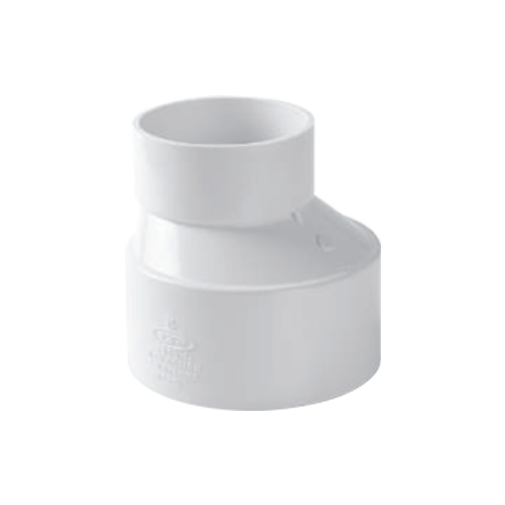

내충격 이음관이경소켓 (VG150-100)

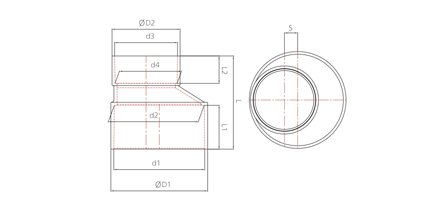

제품규격
| 호칭지름 | L | L1 | L2 | ØD1 | ØD2 | S | d1 | d2 | d3 | d4 |
|---|---|---|---|---|---|---|---|---|---|---|
| 100X75 | 120 | 50 | 40 | 123.55 | 97.25 | 10.5 | 114.55 | 113.55 | 89.45 | 88.65 |
| 125X100 | 150 | 65 | 50 | 151.2 | 123.55 | 13 | 140.70 | 139.40 | 114.55 | 113.55 |
| 150X100 | 170 | 80 | 50 | 166 | 115 | 24.1 | 166 | 164 | 114.7 | 113.3 |
| 150X125 | 185 | 80 | 65 | 178.05 | 151.2 | 10.5 | 165.85 | 164.25 | 140.70 | 139.40 |
* 제품의 성능과 디자인은 품질 및 안전성 향상, 소음 감소 등을 위하여 별도의 사전 예고없이 일부 변경될 수 있습니다.
